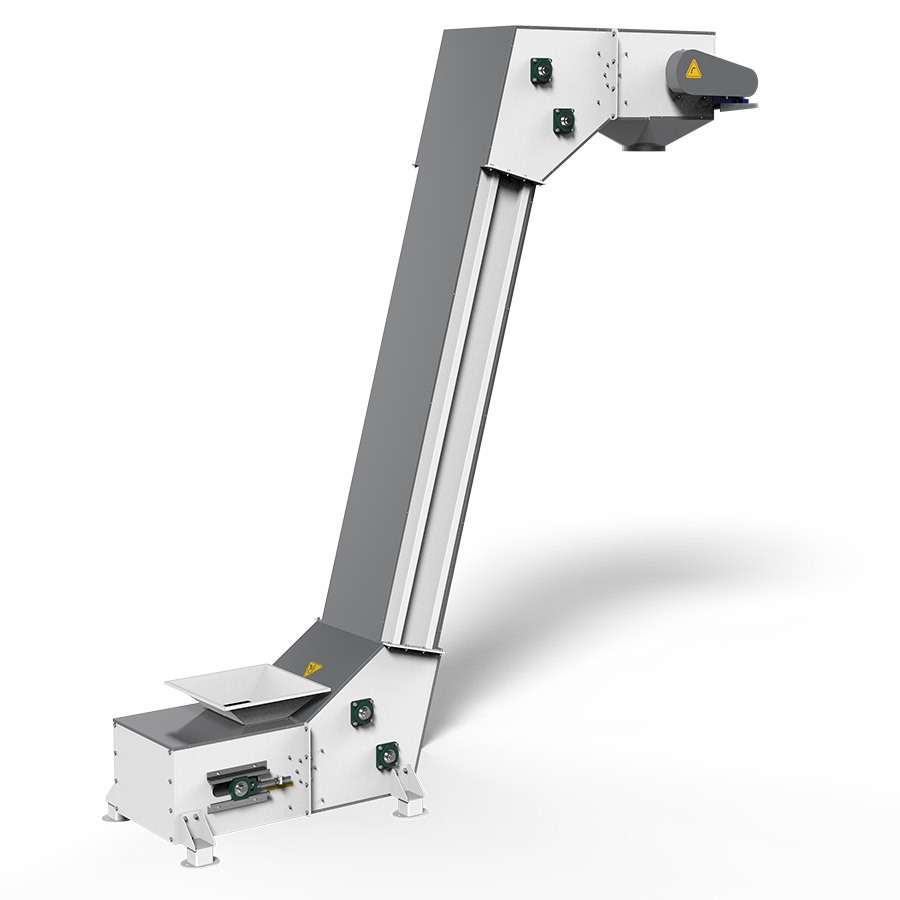

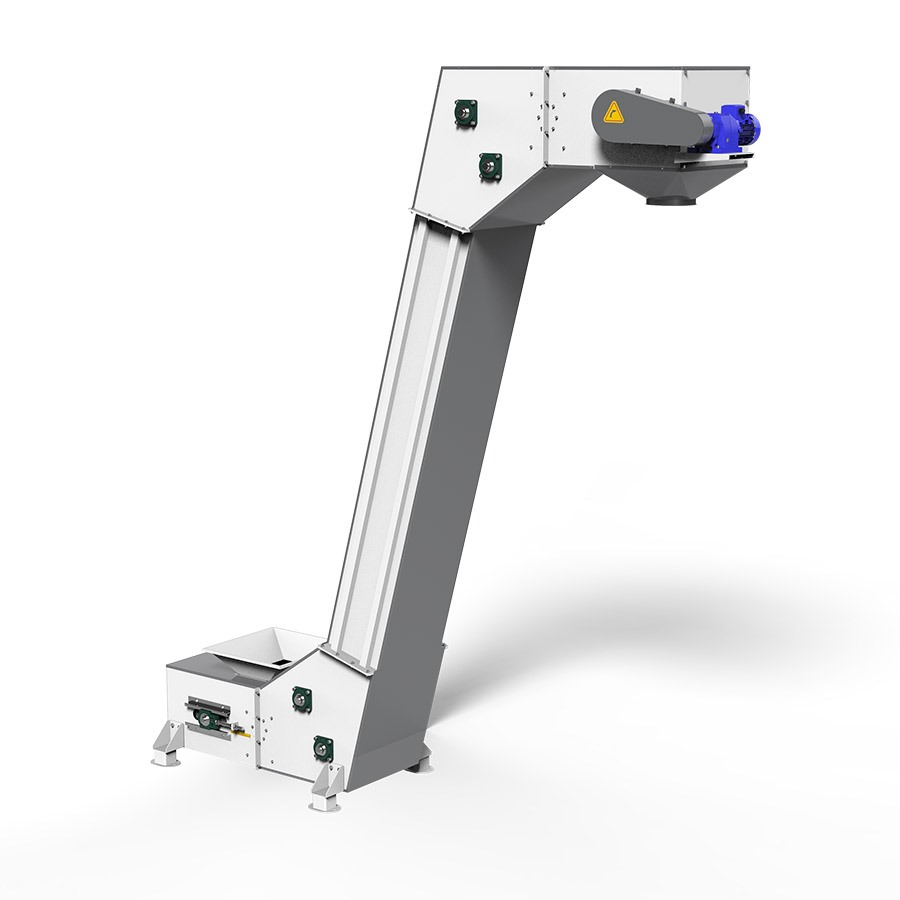

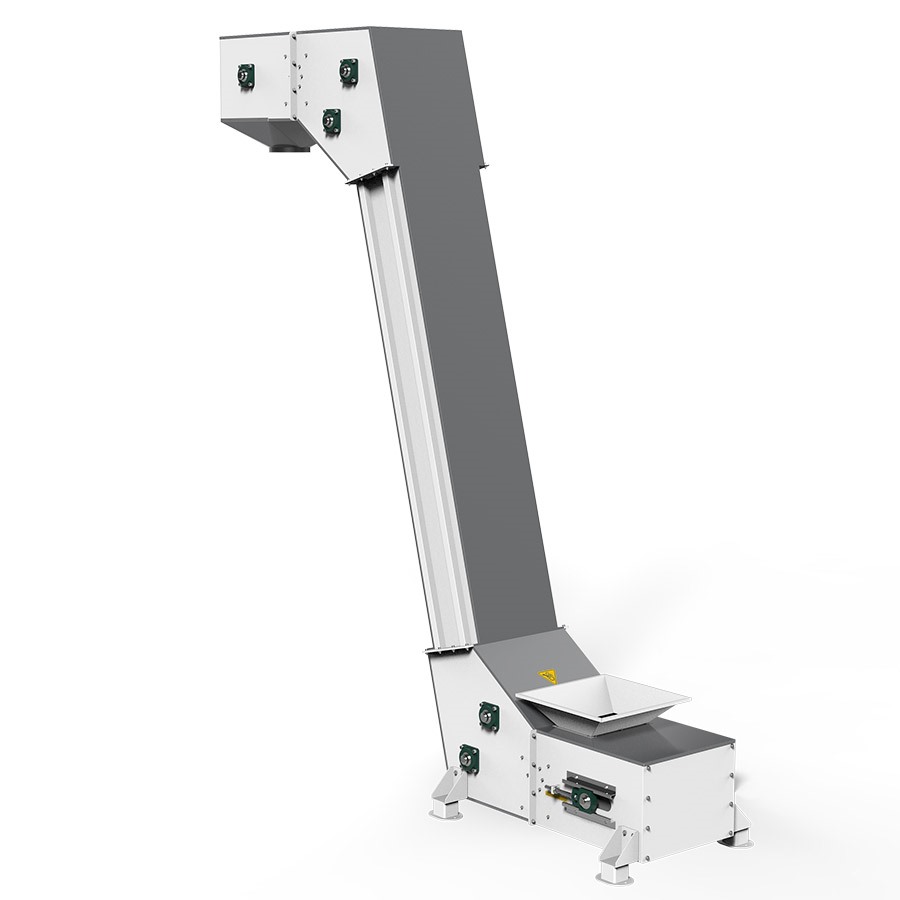

Battal Tip Yatay Z Elevatör

Battal Tip Yatay Z Elevatör

Bakliyat, tohum, buğday vb. tarım ürünlerinin ve kırılganlığı yüksek endüstriyel hammaddelerin proses içinde ve ya paketleme esnasında bir noktadan diğer bir noktaya taşınması esnasında kullanılan makinedir. Taşıma esnasında ürüne zarar vermemesinden dolayı tercih edilir.

Yatay ve düşey eksenlerde aynı anda taşıma yapabilme kabiliyetinden dolayı kompleks üretim hatlarında çok verimli çözümler sunar. Yatay ve düşey eksen uzunlukları istenilen ölçülerde imal edilebilir. Düşey eksende 75⁰ açı ile çıkacak şekilde tasarlandığı için “yatay z elevatör” olarak isimlendirilmiştir. Bu açı ile hareket edecek şekilde tasarlanmasının sebebi yatay eksende alınan mesafeyi uzatmak ve ürün çekme kapasitesini artırmaktır.

Standart tip yatay z elevatörlere göre özgül ağırlığı yüksek endüstriyel ürünlerin taşınmasında ve/veya yüksek kapasite çözümlerinde tercih edilirler.

Çalışma prensibi;

Makine içindeki dişliler boyunca çalışan sonsuz zincir sistemine özel tasarlanmış kovalar takılır. Kovalar içerisine boşaltılan ürün döküş noktasında ters dönme hareketi yaparak dökülür. Ürün verme işleminin homojen olması gerektiğinden genellikle vibro besleyici hazneler ile üretilir. Homojen (düzgün ve sabit) akışın olduğu proseslerde ürün toplayıcı (şut) elemanlar ile de çalıştırılabilir.

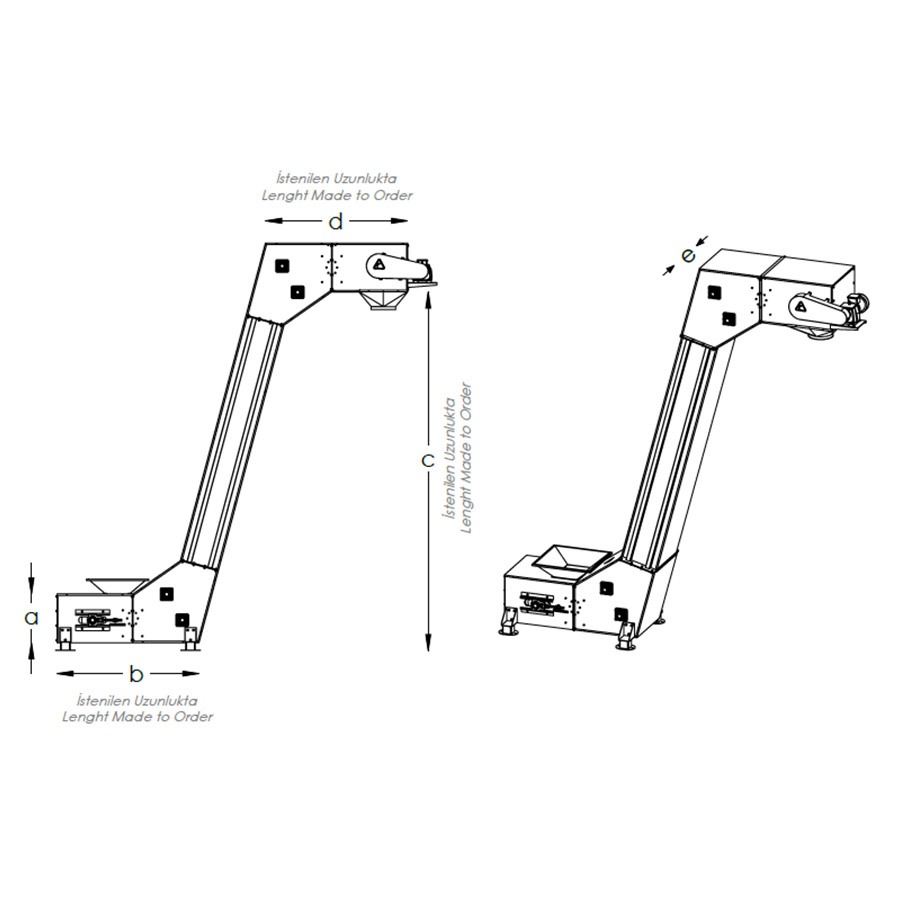

MODEL ÜRÜN KODU a
mm
b
mm
c
mm
d
mm
e
mm
KOVA EBATI
BUCKET SIZE
KOVA TİPİ
BUCKET TYPE
GÜÇ
POWER
REDÜKTÖR
TİPİ
OTOMASYON KAPASİTE
BATTAL TİP
YATAY Z
ELEVATÖR
OVERSIZE TYPE
INCLINED Z
ELEVATOR
BTYZE-500 580 1500 3500 1500 650 500 Plastik 0,75 KW Helisel
HGR
OPSİYONEL 9-10 m³/s
