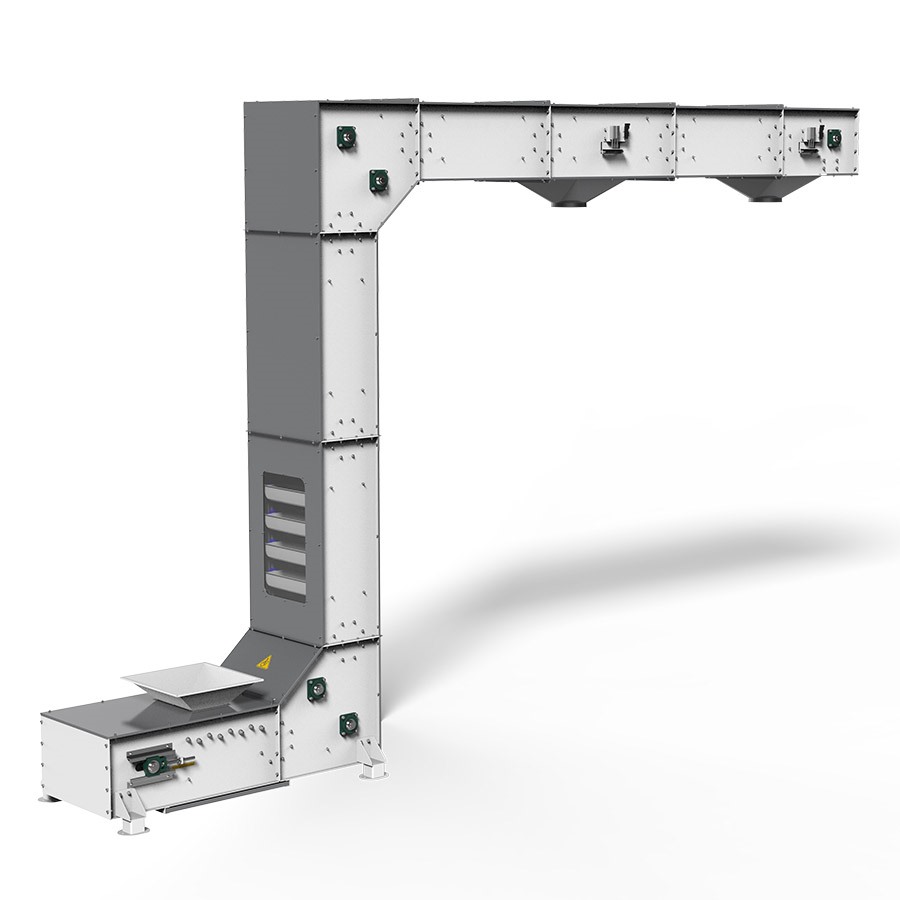

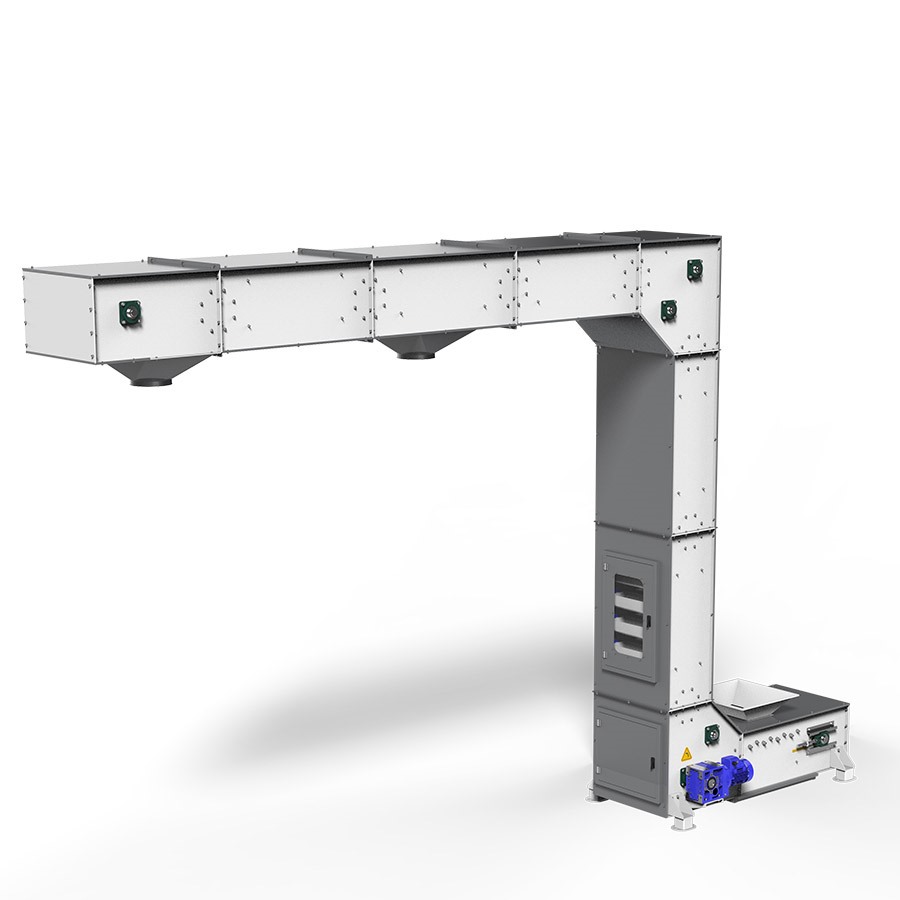

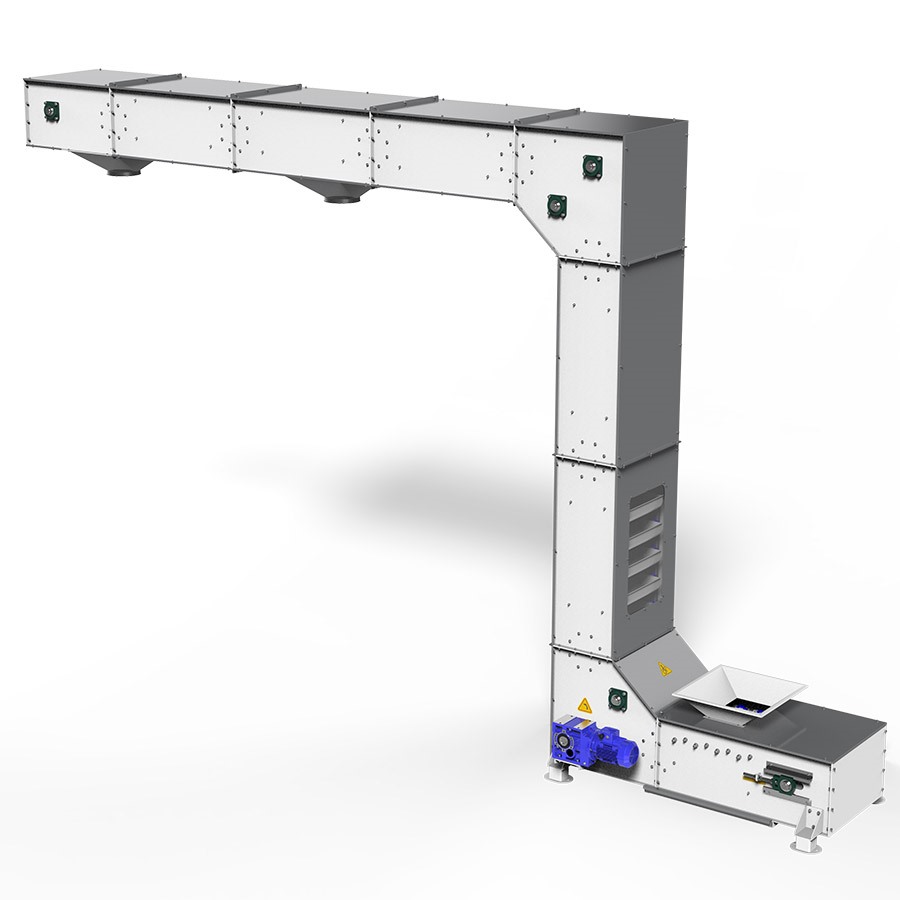

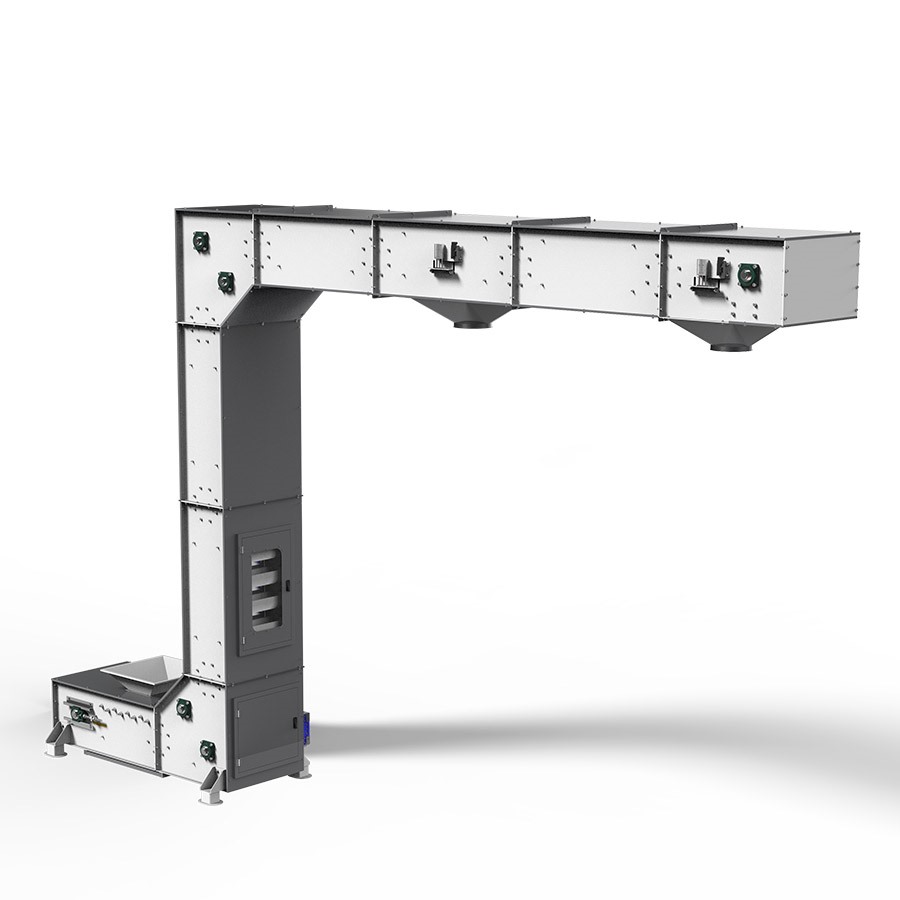

Devirmeli Tip Dikey Z Elevatör

Devirmeli Tip Dikey Z Elevatör

Bakliyat, tohum, buğday vb. tarım ürünlerinin ve kırılganlığı yüksek endüstriyel hammaddelerin proses içinde ve ya paketleme esnasında bir noktadan diğer bir noktaya taşınması esnasında kullanılan makinedir. Taşıma esnasında ürüne zarar vermemesinden dolayı tercih edilir.

Yatay ve düşey eksenlerde aynı anda taşıma yapabilme kabiliyetinden dolayı kompleks üretim hatlarında çok verimli çözümler sunar. Yatay ve düşey eksen uzunlukları istenilen ölçülerde imal edilebilir. Düşey eksende 90⁰ açı ile çıkacak şekilde tasarlandığı için “dikey z elevatör” olarak isimlendirilmiştir. Bu açı ile hareket edecek şekilde tasarlanmasının sebebi çalışma alanının dar olduğu işletmelerde sağlıklı çözümler sunmasıdır.

Standart z elevatörlerden en önemli farkı birden fazla noktada ürün boşaltabilme özelliği olmasıdır. Birden fazla z elevatöre ihtiyaç duyulan proseslerde tek elevatör ile çözüm üretilebilir. Çok dökmeli sistemlerde özel otomasyona ve hava tesisatına ihtiyaç duyulur. Dökme işlemi “pinomatik elemanlar” yardımıyla yapılır.

Çalışma prensibi;

Makine içindeki dişliler boyunca çalışan sonsuz zincir sistemine özel tasarlanmış kovalar takılır. Kovalar içerisine boşaltılan ürün döküş noktasında özel dökme aparatları ile dönme hareketi yaparak dökülür. Ürün verme işleminin homojen olması gerektiğinden genellikle vibro besleyici hazneler ile üretilir. Homojen (düzgün ve sabit) akışın olduğu proseslerde ürün toplayıcı (şut) elemanlar ile de çalıştırılabilir.

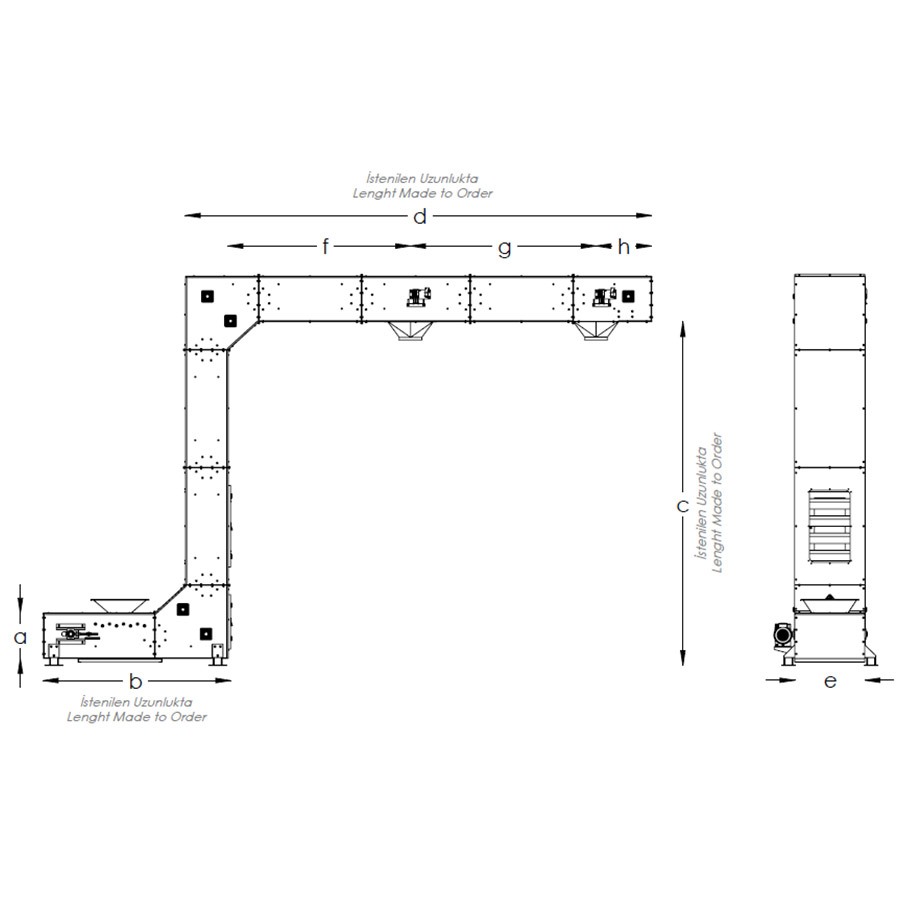

MODEL
TYPE
ÜRÜN
KODU
a
mm
b
mm
c
mm
d
mm
e
mm
KOVA EBATI
BUCKET SIZE
KOVA TİPİ
BUCKET TYPE
GÜÇ
POWER
REDÜKTÖR
TİPİ
KAPASİTE
DEVİRMELİ TİP Z
ELEVATÖR
DTDZE-320 580 2500 4000 2150 580 320 MM Plastik 1,5 KW Sonsuz
WGR
12-13 m³/s
DEVİRMELİ TİP Z
ELEVATÖR
DTDZE-500 580 2100 4000 1700 775 500 MM Plastik 0,75 KW Konik
BGR
20-25 m³/s
DEVİRMELİ TİP Z
ELEVATÖR
DTDZE-700 580 2100 4000 1700 975 700 MM Plastik 0,75 KW Konik
BGR
25-30 m³/s
