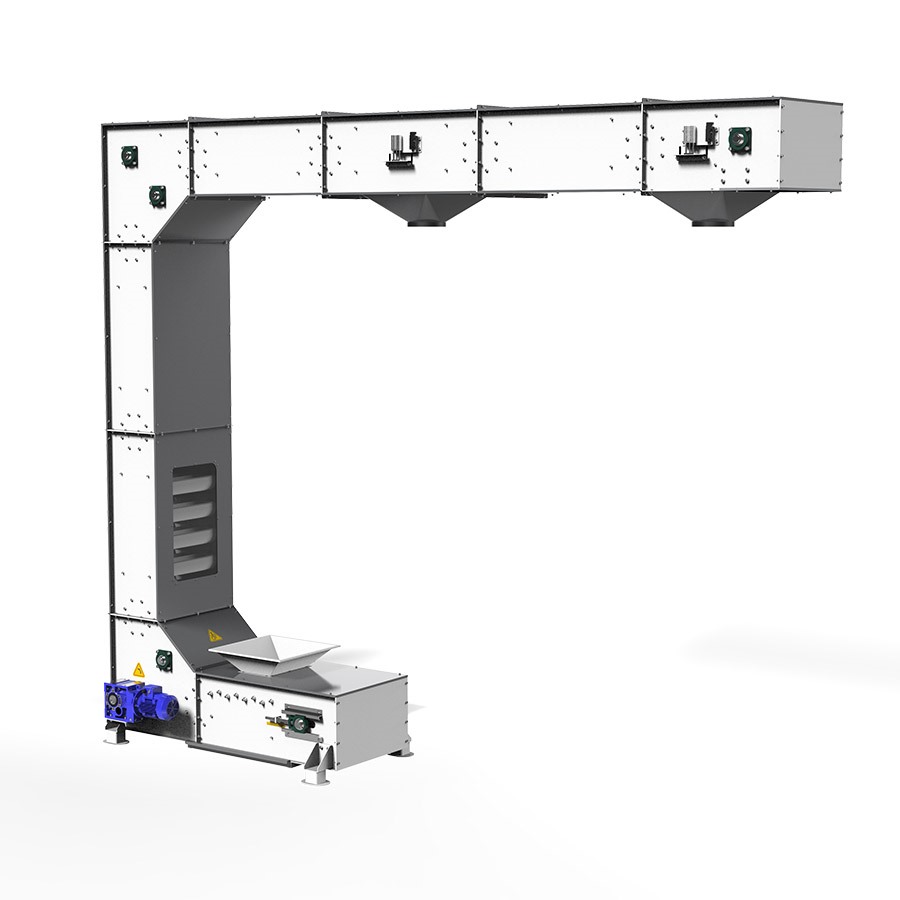

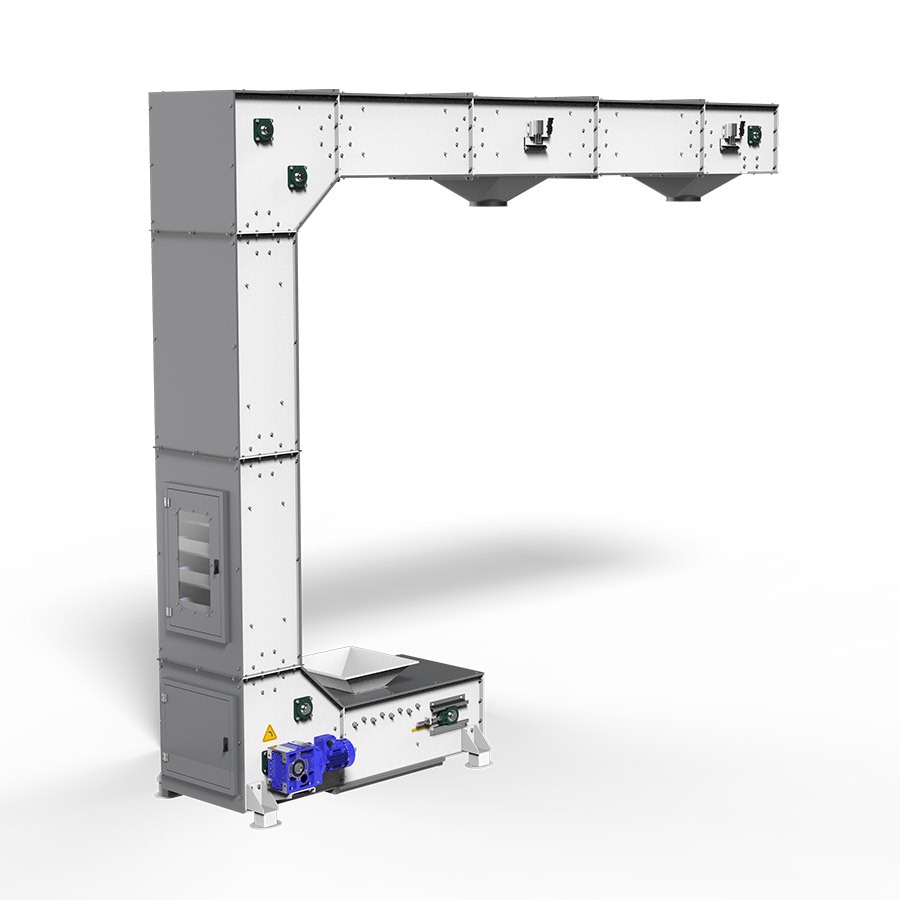

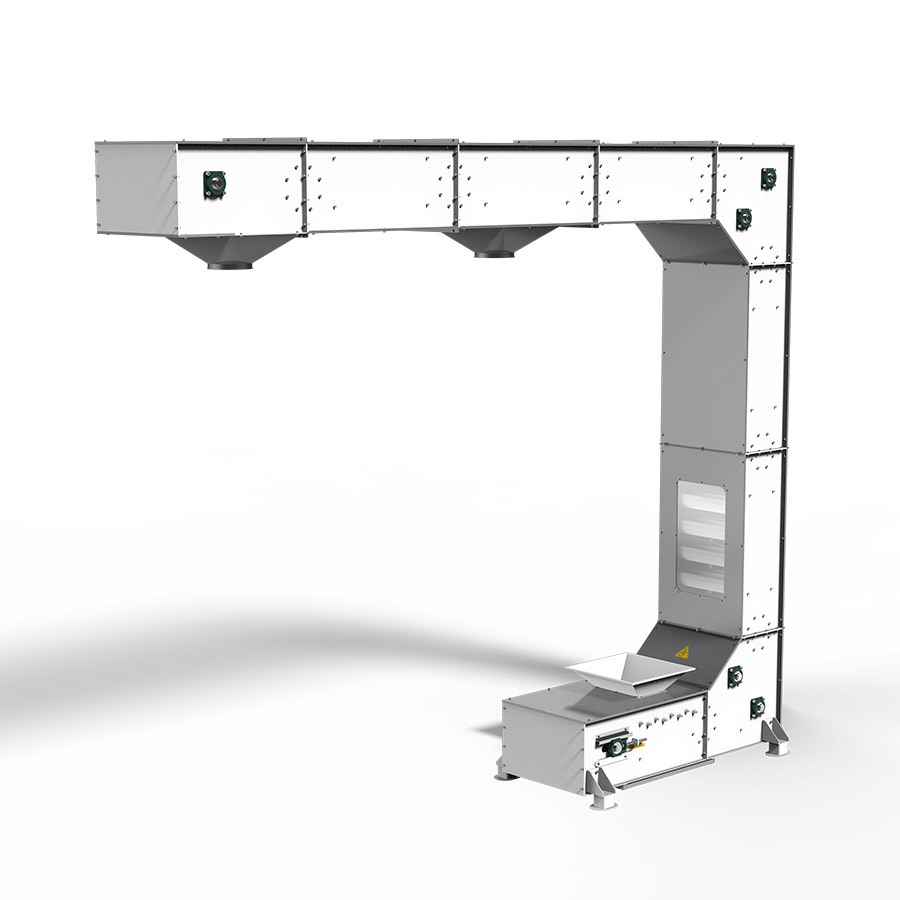

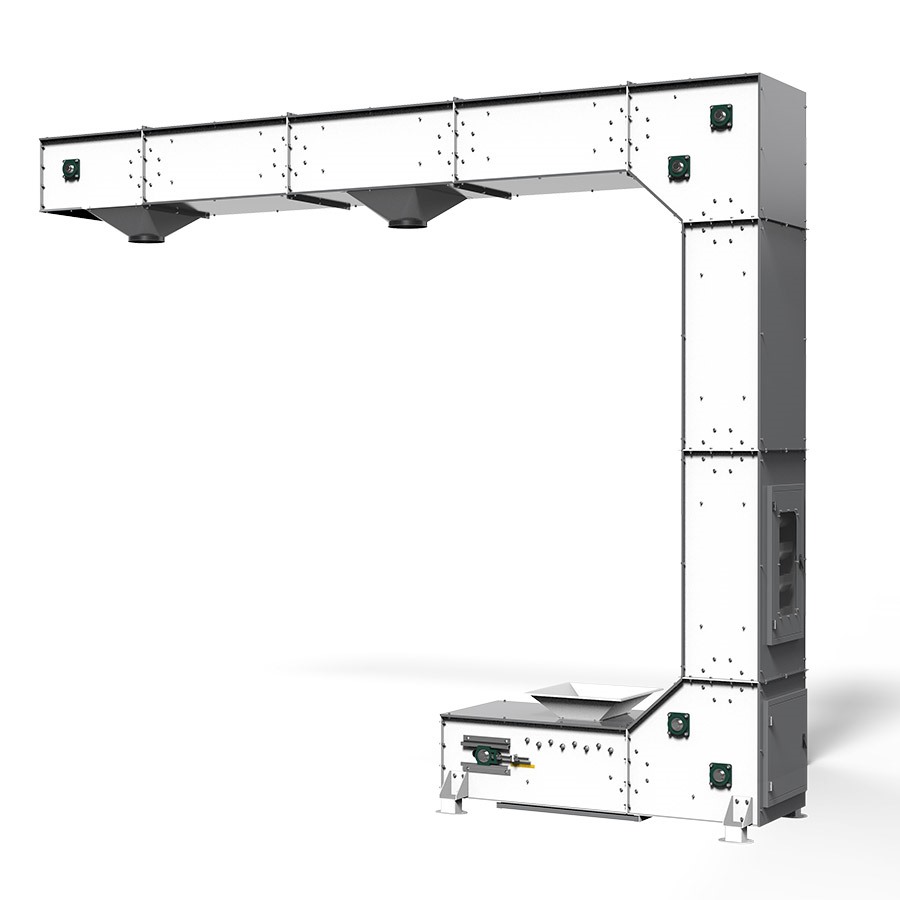

Devirmeli Tip Dikey C Elevatör

Bakliyat, tohum, buğday vb. tarım ürünlerinin ve kırılganlığı yüksek endüstriyel hammaddelerin proses içinde ve ya paketleme esnasında bir noktadan diğer bir noktaya taşınması esnasında kullanılan makinedir. Taşıma esnasında ürüne zarar vermemesinden dolayı tercih edilir.

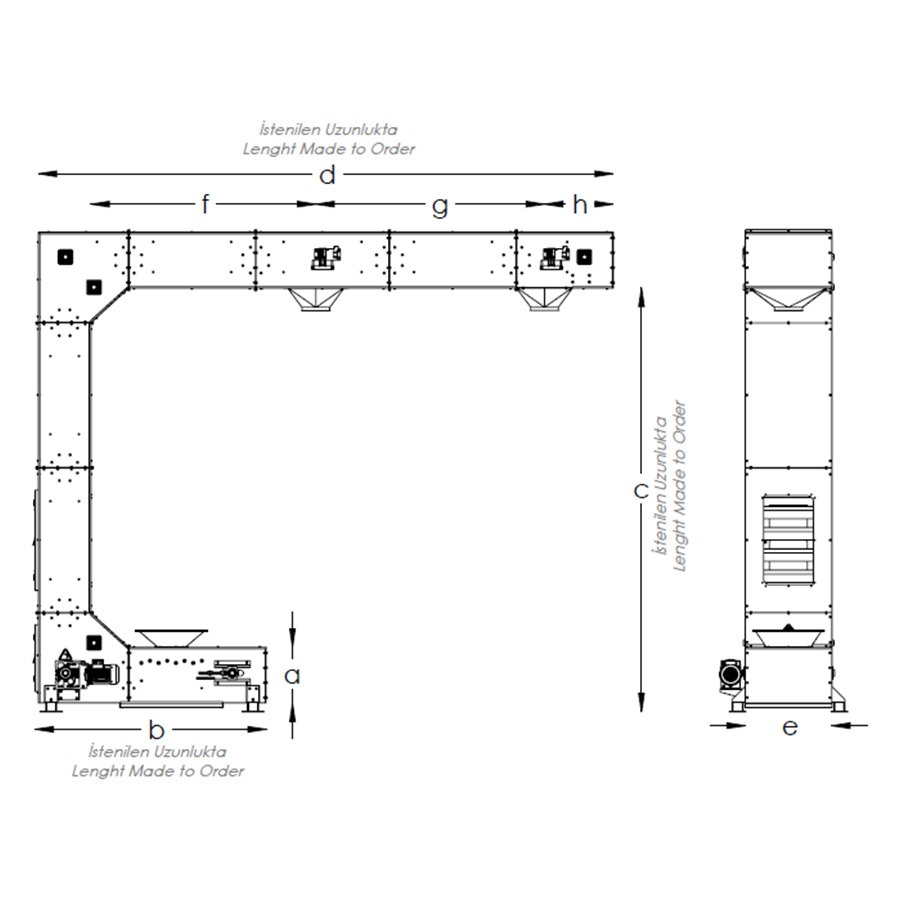

Yatay ve düşey eksenlerde aynı anda taşıma yapabilme kabiliyetinden dolayı kompleks üretim hatlarında çok verimli çözümler sunar. Yatay ve düşey eksen uzunlukları istenilen ölçülerde imal edilebilir. Düşey eksende 90⁰ açı ile çıkacak şekilde tasarlandığı ve şase dizilimi c harfine benzediği için “dikey c elevatör” olarak isimlendirilmiştir. Bu açı ile hareket edecek şekilde tasarlanmasının sebebi çalışma alanının dar olduğu işletmelerde sağlıklı çözümler sunmasıdır. Şase diziliminin en önemli avantajı devir daim yapılan proseslerde kullanılabilmesidir.

Standart z elevatörlerden en önemli farkı birden fazla noktada ürün boşaltabilme özelliği olmasıdır. Birden fazla z elevatöre ihtiyaç duyulan proseslerde tek elevatör ile çözüm üretilebilir. Çok dökmeli sistemlerde özel otomasyona ve hava tesisatına ihtiyaç duyulur. Dökme işlemi “pinomatik elemanlar” yardımıyla yapılır.

Çalışma prensibi;

Makine içindeki dişliler boyunca çalışan sonsuz zincir sistemine özel tasarlanmış kovalar takılır. Kovalar içerisine boşaltılan ürün döküş noktasında özel dökme aparatları ile dönme hareketi yaparak dökülür. Ürün verme işleminin homojen olması gerektiğinden genellikle vibro besleyici hazneler ile üretilir. Homojen (düzgün ve sabit) akışın olduğu proseslerde ürün toplayıcı (şut) elemanlar ile de çalıştırılabilir.
