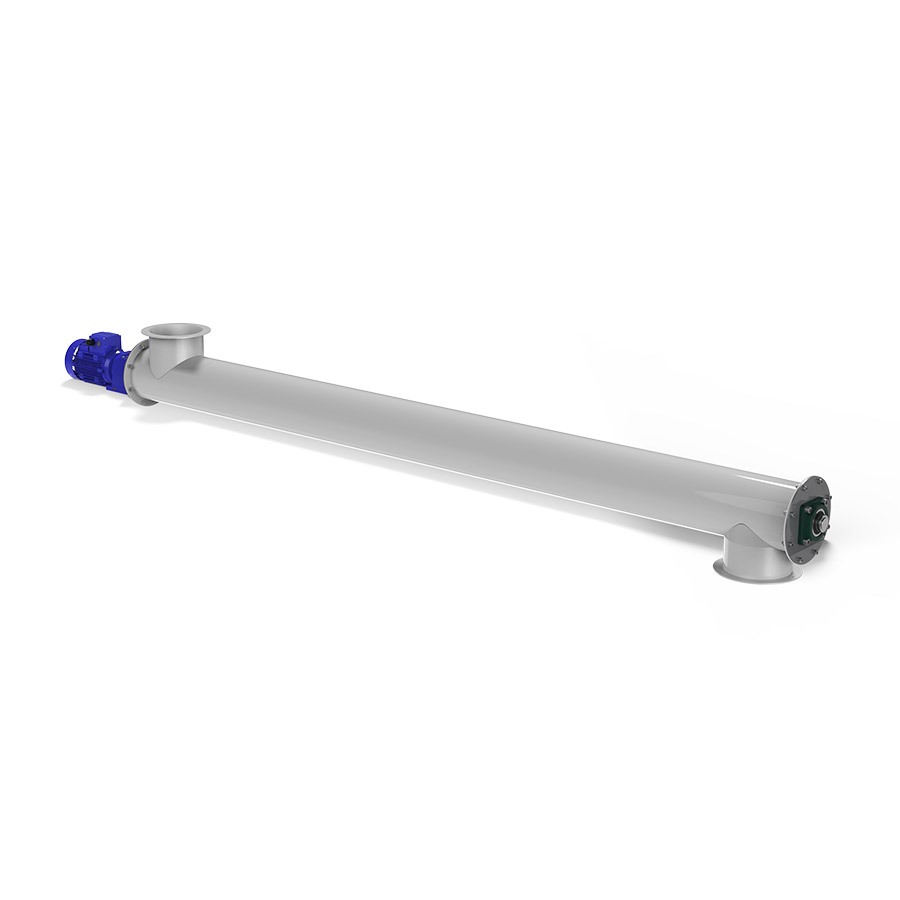

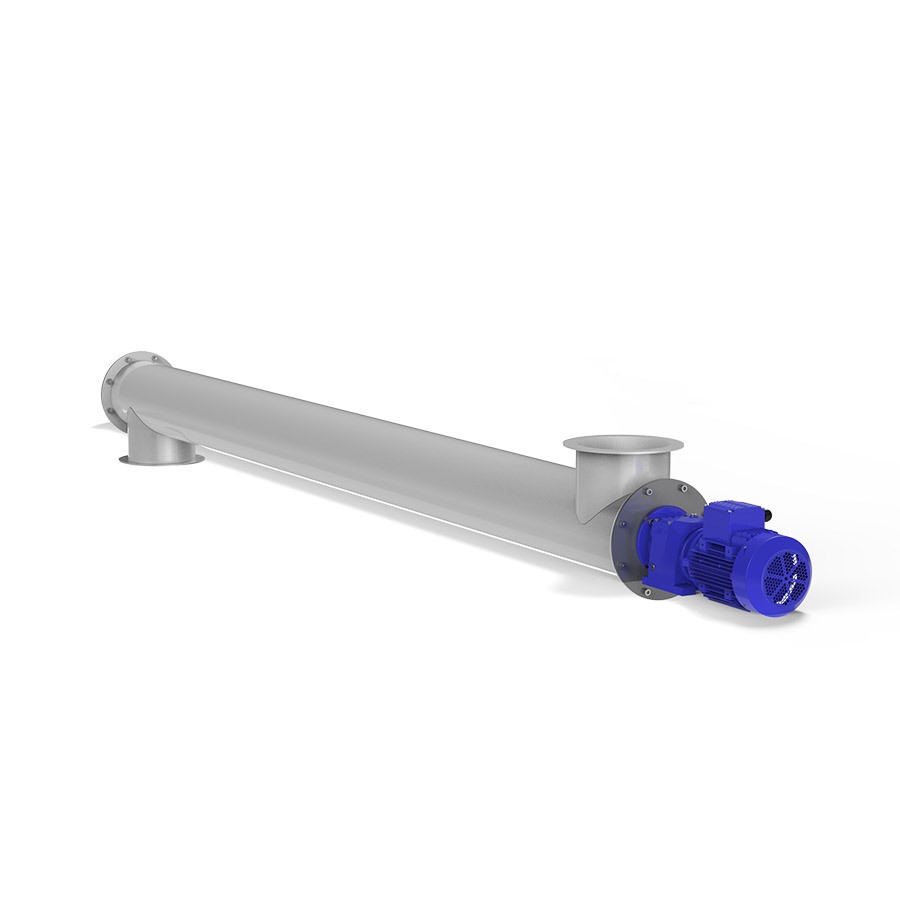

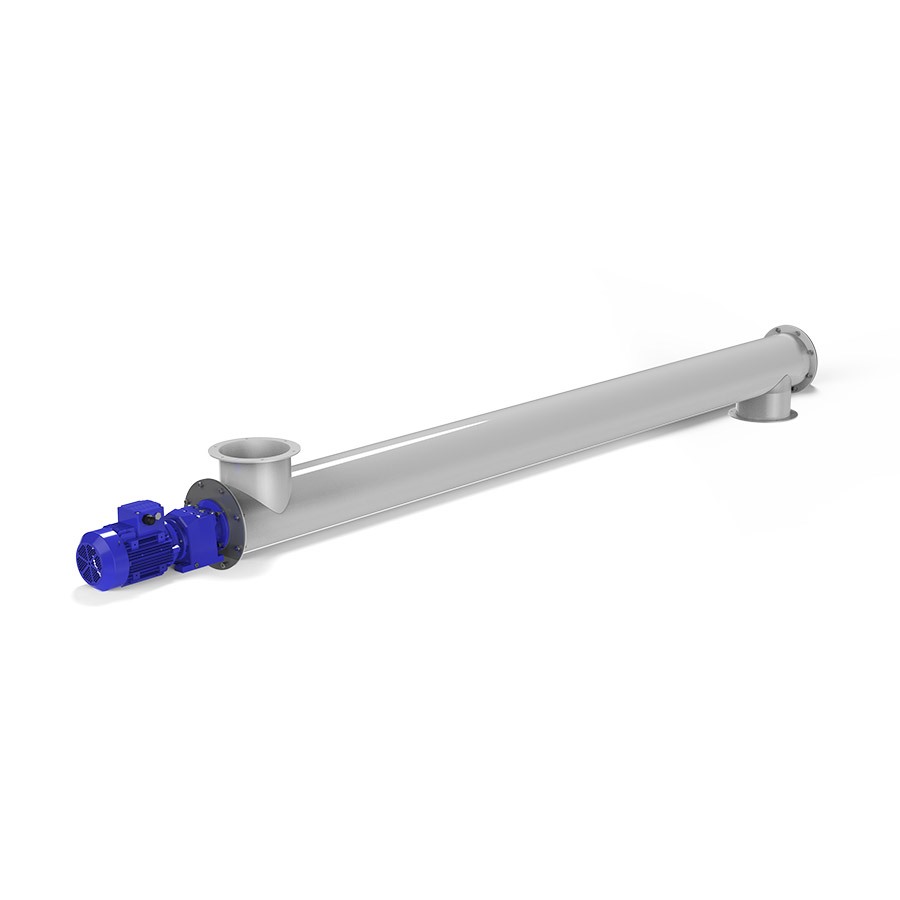

Boru Tip Helezonlu Konveyör
İlk
defa Arşimet tarafından 2200 yıl önce düşünülmüş en eski mekanik cihazlardan
biri olan helezon konveyörler özellikle yığın malzemelerin aktarılmasında
önemli bir yere sahiptir.
İstenilen kapasite ve uzunlukta imal edilebilen helezonlu
konveyörler, çelik aksam komple AISI 304/316 kalite paslanmaz çelikten
olabileceği gibi, helezon kısmı talep edilmesi durumunda epoksi korumalı st-52
hardox çelikten de imal edilebilir. Helezonlu konveyörler, kullanım yer ve
amacına göre eğimli veya eğimsiz tipte olabilirler.
Boru tip helezonlu konveyör genellikle toz bazlı ürünlerin
taşınmasında ve ya dozajlama ünitelerinde tercih edilir. Taşıma
sızdırmazlıkları yüksektir.
Çalışma prensibi;
Makine içerisindeki sarmal taşıyıcı yaprakların dönme hareketi ile
ürünlere itme kuvveti uygulaması sayesinde ürün taşıması gerçekleştirilir.

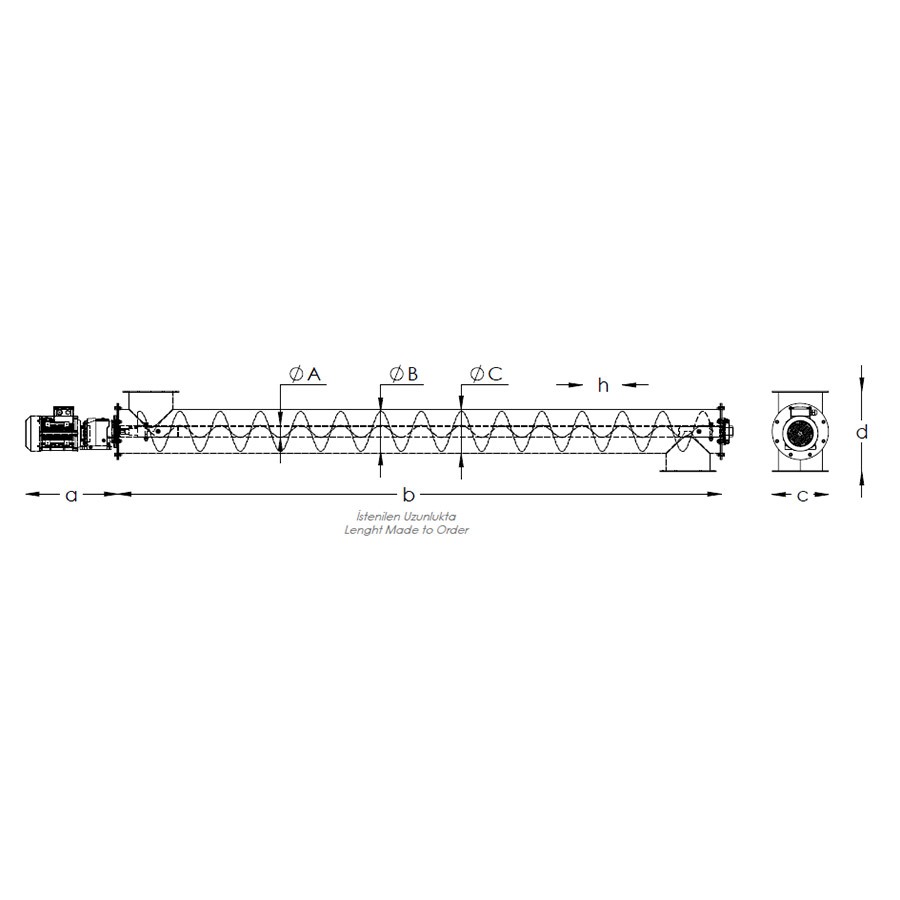

MODEL
TYPE |
ÜRÜN
KODU |
a
mm |
b
mm |
c
mm |
d
mm |
h
mm |
ØA
mm |
ØB
mm |
ØC
mm |
REDÜKTÖR
TİPİ |
KAPASİTE |
DEVİR
PERİOD |
GÜÇ
POWER |
BORU TİP
HELEZONLU
KONVEYÖR |
BTHK-80 |
Değişken |
3000 |
130 |
285 |
80 |
27 |
80 |
100 |
Helisel
HGR |
1-2
m³/s |
100
RPM |
0,55
KW |
BORU TİP
HELEZONLU
KONVEYÖR |
BTHK-100 |
Değişken |
3000 |
145 |
300 |
100 |
27
/ 34 |
100 |
115 |
Helisel
HGR |
2-4
m³/s |
100
RPM |
0,55
KW |
BORU TİP
HELEZONLU
KONVEYÖR |
BTHK-125 |
Değişken |
3000 |
170 |
340 |
125 |
34 |
125 |
140 |
Helisel
HGR |
3-6
m³/s |
100
RPM |
0,75
KW |
BORU TİP
HELEZONLU
KONVEYÖR |
BTHK-145 |
Değişken |
3000 |
200 |
370 |
145 |
34
/ 42 |
145 |
168 |
Helisel
HGR |
4-9
m³/s |
100
RPM |
0,75
KW |
BORU TİP
HELEZONLU
KONVEYÖR |
BTHK-165 |
Değişken |
3000 |
230 |
400 |
165 |
42
/ 60 |
165 |
200 |
Helisel
HGR |
5-10
m³/s |
100
RPM |
1,1
KW |
BORU TİP
HELEZONLU
KONVEYÖR |
BTHK-180 |
Değişken |
3000 |
230 |
400 |
180 |
42 |
180 |
200 |
Helisel
HGR |
6-18
m³/s |
100
RPM |
1,5
KW |
BORU TİP
HELEZONLU
KONVEYÖR |
BTHK-200 |
Değişken |
3000 |
260 |
420 |
200 |
42
/ 60 |
200 |
220 |
Helisel
HGR |
12-30
m³/s |
100
RPM |
1,5
KW |
BORU TİP
HELEZONLU
KONVEYÖR |
BTHK-220 |
Değişken |
3000 |
290 |
450 |
220 |
49
/ 60 |
220 |
250 |
Helisel
HGR |
15-38
m³/s |
100
RPM |
2,2
KW |
BORU TİP
HELEZONLU
KONVEYÖR |
BTHK-250 |
Değişken |
3000 |
320 |
480 |
250 |
60 |
250 |
280 |
Helisel
HGR |
21-60
m³/s |
100
RPM |
2,2
KW |
BORU TİP
HELEZONLU
KONVEYÖR |
BTHK-270 |
Değişken |
3000 |
320 |
480 |
270 |
60 |
270 |
280 |
Helisel
HGR |
38-76
m³/s |
100
RPM |
2,2
KW |
BORU TİP
HELEZONLU
KONVEYÖR |
BTHK-300 |
Değişken |
3000 |
360 |
550 |
300 |
76 |
300 |
315 |
Helisel
HGR |
46-92
m³/s |
100
RPM |
3,0
KW |
BORU TİP
HELEZONLU
KONVEYÖR |
BTHK-325 |
Değişken |
3000 |
400 |
600 |
325 |
76 |
325 |
355 |
Helisel
HGR |
50-100
m³/s |
100
RPM |
3,0
KW |
BORU TİP
HELEZONLU
KONVEYÖR |
BTHK-350 |
Değişken |
3000 |
450 |
650 |
350 |
90 |
350 |
400 |
Helisel
HGR |
60-115
m³/s |
100
RPM |
3,0
KW |
BORU TİP
HELEZONLU
KONVEYÖR |
BTHK-380 |
Değişken |
3000 |
480 |
700 |
380 |
102 |
380 |
430 |
Helisel
HGR |
100-200
m³/s |
100 RPM |
3,0 KW |
